Huis > Producten > De machine van SMT AOI > Geautomatiseerde optische sPI soldeerpasta-inspectie-machine SMT Pick And Place

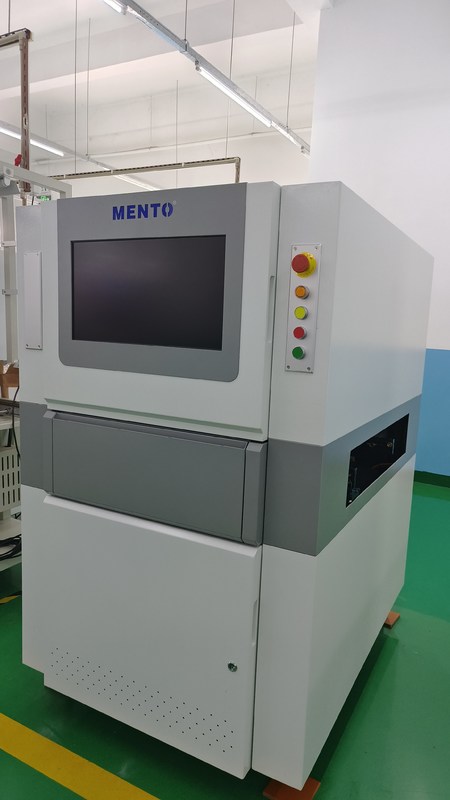

Geautomatiseerde optische sPI soldeerpasta-inspectie-machine SMT Pick And Place

Name: Geautomatiseerde optische sPI soldeerpasta-inspectie-machine SMT Pick And Place
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005DW
Price: Onderhandelbaar USD
Availability: InStock

Productdetails

Plaats van herkomst: DongGuan

Merknaam: MENTO

Certificering: FCC.ROHS,CCC

Modelnummer: K2005DW

Betaling & het Verschepen Termijnen

Min. bestelaantal: 3

Verpakking Details: W1140mmxD1400mmxH1600mm

Levertijd: 20 werkdagen

Betalingscondities: L/C, T/T

Levering vermogen: 10 stuks + 20 werkdagen

Krijg Beste Prijs

Productdetails

Productomschrijving

Productdetails

Markeren:
                                                                                                                                                                                                                                                                                                                                                            SPI-de Inspectiemachine van het Soldeerseldeeg, SMT Pick soldeerpasta inspectie machine, Automatische spi-machine in smt


Besturingssysteem:	Windows	Milieu:	10-40°C
Luchtbron:	0.4-0.6Mpa	Gewicht:	900 KGS
PCB-dikte:	0.5-6 mm	Optische bron:	RGB + W vierkleurige integraal
Artikel 1:	SMT AOI-PCB-machine, AOI-systemen	Verzending:	op tijd verzending
Toepassing:	Optische inspectie van soldeerpasta-SPI	Functionaliteit:	Industrieel gebruik - SMT-assemblagelijn
Verlichtingsmethode:	LED's	Model:	ABC-123
Precisie:	Hoge precisie

Besturingssysteem:	Windows
Milieu:	10-40°C
Luchtbron:	0.4-0.6Mpa
Gewicht:	900 KGS
PCB-dikte:	0.5-6 mm
Optische bron:	RGB + W vierkleurige integraal
Artikel 1:	SMT AOI-PCB-machine, AOI-systemen
Verzending:	op tijd verzending
Toepassing:	Optische inspectie van soldeerpasta-SPI
Functionaliteit:	Industrieel gebruik - SMT-assemblagelijn
Verlichtingsmethode:	LED's
Model:	ABC-123
Precisie:	Hoge precisie

Productomschrijving

K20-serie neerwaartse geautomatiseerde optische inspectie

Apparaatmodel		K2005DW
Detectiecapaciteit	Detectie-items	CHIP componentlichaam, CHIP soldeerverbindingen, karakters, DIP soldeerverbindingen
	Kleinste component	CHIP:0201 Pitch:0.3mm
	Detectiemethode	Algoritme parameter debugging, machine learning
Optisch systeem	Camera	5MP hogesnelheid kleuren industriële camera
	Telecentrische lens	0.22X/0.17X
	Resolutie	15um/20um/25um
	FOV	36x30mm/48x40mm/61x51mm
	Detectiesnelheid	3FOV/s
Mechanische eigenschappen	PCB Dikte	0.3~10mm(doorbuiging≤5mm)
	Component Hoogte	180mm boven, 30mm onder (speciale hoogte kan worden aangepast)
	Aandrijvingsapparatuur	Servomotor + kogelomloopspindel + lineaire geleiding
	Beweegsnelheid	Max.600mm/s
	Positioneringsnauwkeurigheid	≤8um(na kalibratie)
	PCB transportrail	PCB rail transport hoogte: 900±20mm (vanaf de grond tot het PCB geleiderail transportoppervlak)
		Maximale PCB-grootte: 510mmx460mm
		Minimale PCB-afstand: ≤90mm
Parameters	Voeding	AC220V/50Hz/2000W
	Totale afmetingen	B1140mmxD1400mmxH1600mm (exclusief voet 100±20mm)
	Gewicht	≈700KG
	Luchtdruk	≥0.5MPa
	Omgevingsvereisten	Temperatuur: 5~40℃, relatieve vochtigheid 25%~80% (geen vorst)
	Communicatie met upstream en downstream apparatuur	Standaard SMEMA-interface

Wetenschappelijk platformontwerp

Ontwerp van slijpkwaliteit bewegend spoor

herhalingsnauwkeurigheid en positioneringsnauwkeurigheid is hoog, laag geluidsniveau.

Ontwerp van een zeer nauwkeurig bewegingscontrolesysteem

Vermijd gegevensverlies van het bewegingssysteem, zorg voor snelle en stabiele werking, en verbeter effectief de snelheid van versnelling en vertraging van de beweging.

Geautomatiseerde optische sPI soldeerpasta-inspectie-machine SMT Pick And Place

Productkenmerken - Vision Systems

Industriële camera

Hogesnelheid multi-frame industriële digitale camera.

Constante stroom lichtbron controller

De volledig gesloten lus constante stroom digitale controller zorgt voor de stabiliteit en uniformiteit van de helderheid van de lichtbron.

Telecentrisch optisch systeem

Hoge scherptediepte, lage vervorming, volledige pixel, vast resolutie ontwerp.

Productinspectiecapaciteit

1. Verkeerd onderdeel 2. Ontbrekend onderdeel 3. Omgekeerd 4. Virtuele soldeerverbinding 5. Tin gat 6. Collineariteit 7. Foutieve soldeerverbinding 8. Steel 9. Te weinig tin

10. Continue tin 11.DIP soldeerverbinding te weinig tin 12. Positieafwijking 13.DIP lekkage plug-in 14.DIP niet uit de voet...

Geautomatiseerde optische sPI soldeerpasta-inspectie-machine SMT Pick And Place

MES data koppelfunctie en krachtig SPC-systeem

1. Real-time statistieken van de top 10 alarmcomponenten

2. Maakt het mogelijk om een alarmtelling in te stellen om upstream apparatuur automatisch te stoppen.

3. Exporteer het volledige bordbeeld van elke PCB in realtime voor latere traceerbaarheid

4. Inheems ontwikkelde MES-interface ondersteunt standaard en aangepaste formaten.

Geautomatiseerde optische sPI soldeerpasta-inspectie-machine SMT Pick And Place
